TOP>LINEUP>高速細穴放電加工機>JEM-350

　

信頼の実績を重ねる

0.15〜5.0mm電極での

細穴加工のスペシャリスト

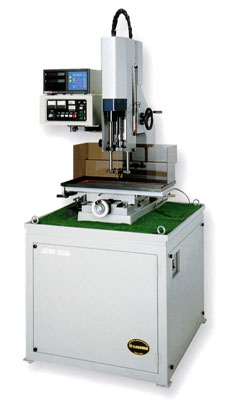

JEM-350

● ワイヤーカットの際の下穴加工に最適

● ドリルでは不可能な超硬合金や焼入れ鋼へ0.15〜5.0mmの

　 電極での加工が可能

● 深さ250mmまでの加工が可能

● 曲面や球面への傾斜穴加工も可能

● スライド式の電極ガイドの採用によって

　 超精密加工を実現

● シンプルな制御盤によって操作が簡単

● 不燃性加工液により安全性も抜群

● 本体・電源・加工液タンクが一体になったコンパクト設計

● 一般加工における精密細穴加工にも威力発揮

型　　　式 JEM-350
機械本体寸法 (W×D×H) 820×900×1913mm
テーブル寸法 (W×D) 500×200mm
X軸ストローク 300mm
Y軸ストローク 200mm
Z軸ストローク 350mm
電極ガイドストローク 200mm (ガイド100mm　ヘッド100mm)
XY軸リニアスケール 0.005mm/DIV
加工ワーク最大重量 100kg
使用可能電極径 φ0.15〜φ5.0
最大加工電流 35A
加工液容量 20L
使用加工液 水溶性専用加工液
XY軸デジタルカウンタ 標準装備
Z軸デジタルカウンタ オプション
機械本体重量 520kg
